МАЛОЭТАЖНЫЙ ЖИЛОЙ ДОМ ДЛЯ БЛОКИРОВАННОЙ И УСАДЕБНОЙ ЗАСТРОЙКИ В СЕЙСМИЧЕСКИХ РАЙОНАХ

По своей конструктивной схеме малоэтажный жилой дом относится к системам со скрытым металлическим каркасом. В конструкции каркаса здания реализована идея так называемой упруго-фрикционной системы, особенностью которой является целенаправленное использование эффекта повышенного рассеяния энергии при колебаниях здания за счет сухого трения специально запроектированных конструктивных элементов. В силу этого снижаются затраты на антисейсмические мероприятия при сохранении нормативного уровня сейсмостойкости здания.
Основными конструктивными элементами полносборного здания являются: внутренние стеновые панели толщиной 125 мм, усиленные по контуру элементами металлического каркаса; плиты перекрытия толщиной от 125 до 220 мм часторебристой конструкции с вкладышами из эффективного утеплителя, также усиленные по контуру элементами металлического каркаса. Заполнением каркаса стеновой панели в виде контурной металлической рамки могут служить легкий бетон, пенобетон, бетон неавтоклавного твердения, гипсобетон, виброкирпичные конструкции и другие материалы, соответствующие классу прочности В 3.5 – В 5.
Характерной особенностью конструктивно-технологической системы (КТС) является применение контурных металлических элементов для всех основных несущих конструкций. Указанные металлические элементы, в виде предварительно изготовленных рам замкнутого контура, служат остающейся бортоснасткой при изготовлении изделий, а после сборки системы образуют скрытый металлический каркас с колоннами и ригелями крестообразного сечения. При этом каркас воспринимает, в основном, вертикальные нагрузки и обеспечивает пространственную неизменяемость системы, а заполнение каркаса активно участвует в работе на горизонтальные сейсмические нагрузки. При колебаниях каркаса здания происходит взаимное смещение отдельных ветвей металлических колонн составного сечения с интенсивным рассеянием энергии за счет сухого трения (упруго-фрикционная система). Для повышения эффекта рассеяния энергии в конструкцию введены специальные фрикционные прокладки между отдельными ветвями металлической колонны составного сечения. У стеновых панелей и плит перекрытия контурные элементы выполняются из равнобокого уголка сечением 90х90х4 мм (гнутый профиль), развернутого под углом 45° к плоскости изделия. При отсутствии гнутого профиля возможно применение проката толщиной 6-8 мм.
Соединение металлических контурных элементов при монтаже производится с помощью болтов М 16 с регулируемым усилием затяжки гайки. Болтовые соединения располагаются по контуру сборных изделий в специальных карманах, заделываемых после монтажа болтовых соединений для защиты их от пожара. Противопожарная защита металлических элементов – стоек и ригелей составного сечения, обеспечивается самой конструкцией скрытого каркаса.
Описанная КТС позволяет снизить вес и материалоемкость здания, сократить трудоемкость и сроки его возведения за счет исключения сварки и мокрых процессов при монтаже и, в итоге, уменьшить стоимость квадратного метра общей площади. По сравнению с известными технологиями – канадской и шведской, КТС отличается большей степенью надежности и долговечности. Жилые дома КТС отвечают всем требованиям капитальной городской застройки.
Область применения проекта КТС – районы с суровыми климатическими условиями с температурой наружного воздуха -30°С,
-50°С и сейсмичностью от 7 до 10 баллов. Применение КТС эффективно также и в несейсмических районах.

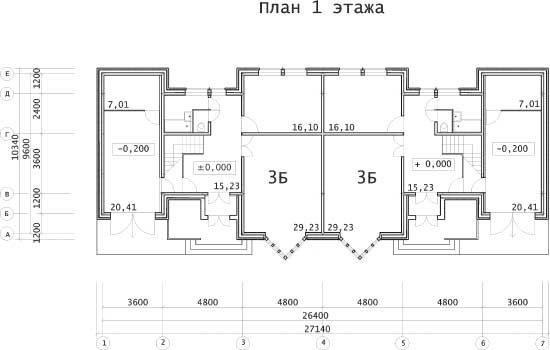

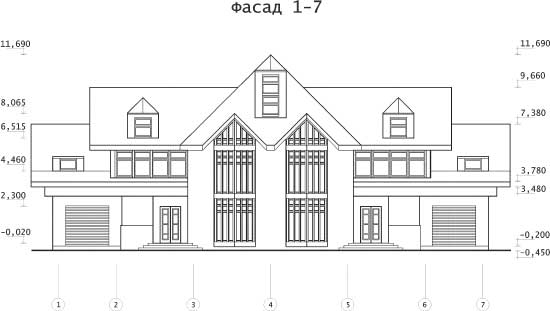

К настоящему времени разработан технический проект на строительство 2-этажного жилого дома общей площадью 340 м2 и составлена сводная смета на строительство. Проведена пробная формовка виброкирпичной стеновой панели с применением контурной металлической рамки, давшая положительные результаты. Разработан эскизный проект застройки группы жилых блокированных домов общей площадью 3400 м2 на территории Академгородка. Подана заявка на изобретение, но патент пока не получен.
Готовность к сотрудничеству по строительству жилых домов КТС проявляют ОАО "Ангарское управление строительства" и ОАО "Иркутский завод ЖБИ".

Технико-экономические показатели жилого дома в системе КТС:

Институт земной коры СО РАН
664033, г. Иркутск, ул. Лермонтова, 128
тел. (3952) 42-59-97, факс 42-70-00; e - mail : drf @ crust . irk . ru
Руководитель проекта – зав. лаб.,
к.г.-м.н. Бержинский Юрий Анатольевич
